ABB 07KT92 GJR5250500R0202

ABB 07KT92 GJR5250500R0202 je dizajniran posebno za ABB sisteme upravljanja. Ovaj modul je idealan za kompaktne aplikacije koje zahtijevaju simultano praćenje statusa (npr. tipke, prekidači, signali senzora) i kontrolu aktiviranja (npr. indikatorska svjetla, minijaturni releji, elektromagnetni ventili). Integracijom ulaznih i izlaznih funkcija u jedan modul, značajno štedi prostor u kontrolnom ormaru i troškove hardvera, što ga čini idealnim za male kontrolne sisteme ili distribuirane I/O stanice.

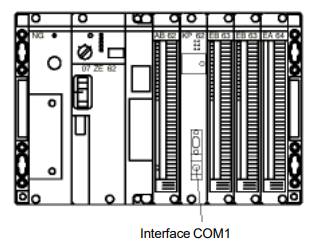

Pristup osnovnim jedinicama AC31/CS31 (07 KR 31, 07 KR 91, 07 KT 92 do 07 KT 94) i komunikacijskom procesoru 07 KP 62 ABB Procontic T200 vrši se preko serijskog sučelja COM1.

Spojive jedinice:

– Terminal u načinu rada VT100

– Računar sa VT100 emulacijom

– Kompjuter sa programom za rukovanje telegramima sa čistim tekstom operativnih i testnih funkcija

Serijsko sučelje COM 1 mora biti postavljeno na način rada "Aktivan način" da bi koristio funkcije rada i ispitivanja.

Prekidač RUN/STOP u položaju: STOP. U položaju prekidača ST, O, P, PLC općenito postavlja način rada "aktivni način" na COM 1.

Položaj prekidača RUN/STOP.RUN U položaju prekidača, RUN, na COM 1 je postavljen način rada "aktivni režim" kada je ispunjen jedan od sljedeća dva uslova:

– Sistemska konstanta KW 00,06=1

ili

– Sistemska konstanta KW 00,0,6=0 i Pin 6 na COMa 1 ima 1-signal (1-signal na Pin 6 se postavlja korišćenjem sistemskog kabla 07 SK 90 ili ne spajanjem Pin 6)

Primjenjuje se sljedeće:

Obrada PLC programa ima veći prioritet od komunikacije preko serijskih sučelja.

PLC upravlja smjerom prijema serijskog sučelja COM1 sa kontrolom prekida. Tokom tekućeg PLC programskog ciklusa, dolazni karakteri respektivno pokreću impuls prekida, koji prekida tekući PLC program sve dok se primljeni znakovi ne pohrane u međuspremnik prijema. Da bi se izbegao trajni prekid obrade programa, PLC kontroliše prijem podataka preko RTS linije tako da se on odvija u pauzama između dva PLC ciklusa.

PLC obrađuje poslove primljene preko COM1 isključivo u pauzama između programskih ciklusa PLC-a. Izlaz znakova preko COM1 također se izvodi samo u pauzama između dva programska ciklusa. Što je niža stopa iskorištenja PLC-a, duži su pauze između programskih ciklusa i veća je moguća brzina komunikacije prema COM1.

Sinhronizacija razmjene podataka:

Sinhronizacija razmene podataka između upravljačke i priključene jedinice se vrši preko hardverskih handshake linija RTS i CTS.

PLC blokira prijem podataka preko RTS linije pod sljedećim ograničenim uvjetima:

– Prijemni bafer je dostigao određeno punjenje.

– Programski ciklus PLC-a upravo radi.

Kontrola i dalje reaguje tokom izlaza znakova pored XOFF/XON znakova povezane jedinice. Sama kontrola ne koristi ova SW rukovanja.

U pauzama između dva programska ciklusa PLC-a, PLC obrađuje poslove prikupljene u međuspremniku prijema. Da bi se to uradilo, PLC čita znakove iz interrupt{1}}kontrolisanog bafera prijema, odmah se odjekuje preko COM 1, provjerava ispravnu sintaksu, a zatim se obrađuje. Znakovi se odjekuju istim redoslijedom kako su primljeni preko COM 1.
