Uvod u proizvod
IC660BBD022 je I/O modul sa 16-kola za izvor iz GE Fanuc, dio serije Genius I/O Block. Svako kolo se može lako konfigurirati kao ulaz, ulaz sa tri- stanja ili izlaz, a izlazna kola mogu biti direktno povezana na ulazna kola. Konfigurabilne karakteristike uključuju funkciju testiranja izlaznog impulsa, vrijeme ulaznog filtera koje se može birati (10 ms do 100 ms), zadanu vrijednost izlaznog napajanja i posljednje stanje zadržavanja izlaza ili zadanu vrijednost.
Tehničke specifikacije
|
Manufacture |
General Electric (GE) |
|
Model |
IC660BBD024 |
| Broj dijela | IC660BBD024 |
|
Opis |
Blok 12/24Vdc izvor I/O 32 kola |
|
Porijeklo |
USA |
|
Dimenzija |
23*9*10 cm |
|
Težina |
1,8 kg |

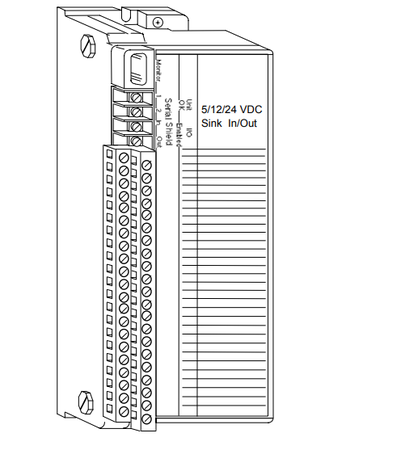

Detalji o proizvodu
IC660BBD024 A DC 32-Izvorni/Sink ulazno/izlazni blok je inteligentan, konfigurabilan modul koji povezuje kontroler sa uređajima koji daju ili prihvataju binarni signal. Blokovi su kompatibilni sa širokim spektrom ulaznih uređaja, uključujući i 2-žične i 3-žične elektronske blizine. Izlazi mogu biti uređaji za kontrolu i indikaciju male snage kao što su releji, kontaktori i lampe. Dostupna su dva modela:
12/24 VDC 32- Circuit Source Blok (IC66*BBD024), koji obezbjeđuje struju do uređaja za izlaz polja.
5/12/24 VDC 32-Circuit Sink blok (IC66*BBD025), koji prima struju od izlaznih uređaja.
IC660BBD024 Karakteristike:
Svaka verzija Source i Sink radi na nominalnih 12 do 24 volta DC
Verzija umivaonika je također +5 volt TTL-kompatibilna
Trideset-dva konfigurabilna I/O kola, ulaza i izlaza mogu se miješati u bloku
Samozaštitna kola koja se mogu resetirati
Softverski podesiv
Napredna dijagnostika
Ovi blokovi imaju 32 identična diskretna I/O kola, od kojih se svaki lako konfiguriše da bude ulaz, izlaz ili izlaz sa povratnom spregom. Ova fleksibilnost pruža maksimalnu efikasnost dizajna i primjene.
Svako kolo sadrži ugrađenu-zaštitu kada se koristi kao izlaz, štiteći drajver dok dozvoljava kratkotrajne-napone. Također štiti od kratkog spoja uzrokovanog greškama u ožičenju.
Blok LED diode potvrđuju pravilan rad bloka i CPU komunikaciju. Pojedinačne LED diode kola na logičkoj strani pokazuju napon prisutan na ulazima i izlazima.

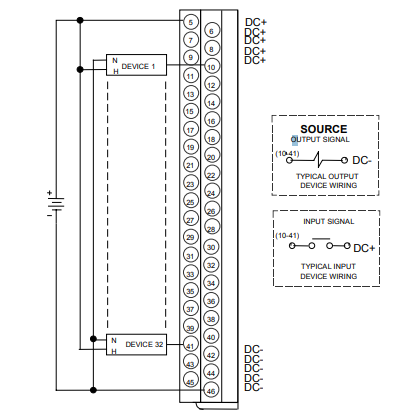

IC660BBD024 Ožičenje na terenu:
Terminali 5 do 46 su za terenske uređaje. Svaki terminal prihvata jednu AWG #14 žicu (prosječni presjek 2,1 mm2), dvije AWG #14 (poprečni presjek 2,1 mm2) pune žice ili dvije AWG #16 (svaka prosječno 1,3 mm2 u poprečnom presjeku) višestruke žice.
Bilo koji krug može biti ulaz ili izlaz. Spojite jedan terminal terenskog uređaja na jednosmjernu struju, a drugi na blok (priključci 10-41). Svi I/O uređaji moraju se vratiti u isti strujni krug.
Ovisno o rasporedu i strujnom opterećenju, pozitivni i negativni priključci mogu biti spojeni na sabirnicu i izvedeni pojedinačnim žicama na blok ili izvor napajanja.
Za blok izvora, povežite izlaze na negativnu stranu napajanja, a ulaze na pozitivnu stranu.
IC660BBD024 Konfiguracija:
Prvo, blok mora biti konfiguriran sa ručnim-monitorom da:
Unesite njegov broj uređaja (adresu serijske magistrale).
Unesite njegov referentni broj (potrebno samo za IC600 i IC550 serije PLCy).
Osim toga, osim ako sva kola u bloku nisu ulazi, Block I/O Type mora biti postavljen na Izlazi ili Kombinaciju na ekranu ID programskog bloka.
