Opis
Tehnički parametri
Uvod proizvoda

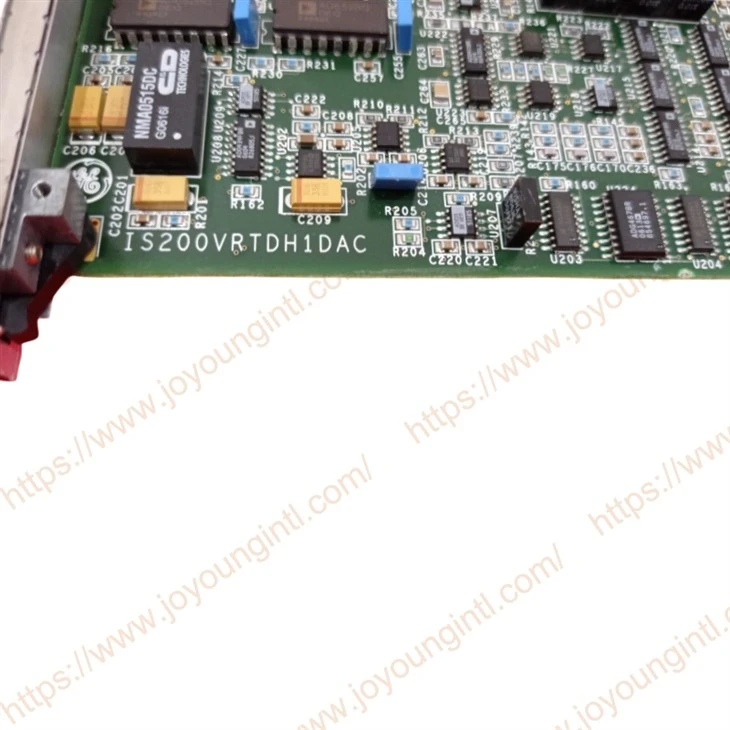

IS200VRTDH1D je ulaznu ploču temperature otpora (RTD), dio serije GE Mark VI, za sustave upravljanja plinskim turbinama. 10mA DC multipleksirana (neprekidna) struja uzbuđenja pruža se svakom RTD-u putem terminalne ploče, a primljeni povratni signal. Ulazni signal pretvara se u digitalnu temperaturnu vrijednost koristeći kontrolirani oscilator tipkom A / D Converter i šalje se iz VCMI-ja na regulator kroz VME.
Tehničke specifikacije
|
Proizvodnja |
General Electric (GE) |
|
Model |
IS200VRTDH1D |
| Broj dijela | IS200VRTDH1DAB |
|
Opis |
Mark VI VRTD RTD ulaz
|
|
Porijeklo |
SAD |
|
Dimenzija |
35 * 25 * 8cm |
|
Težina |
0 45kg |
Detalji o proizvodu
Unos temperature otpora (RTD) Ulaz (VRTD) prihvaća 16, trožine RTD ulaze. Ti se ulazi ožiče na RTD terminalnu ploču (TRTD ili DRTD). Kablovi sa oblikovanim priključnim priključkom Spojite terminalnu ploču na VME stalak u kojem se nalazi VRTD ploča procesora.
VRTD pobuđuje RTDD i rezultirajuće signale vraćaju se u VRTD. VRTD pretvara ulaze u digitalne temperaturne vrijednosti i prenose ih preko VME backplanea na VCMI, a potom na kontroler.
Instalacija Da biste instalirali V-Type ploču
1. Snaga spuštanja VME procesora
2. Klizni u ploču i gurnite gornje i donje poluge rukama da sjedite njegove rubne konektore
3. Zategnite zarobljeni vijke na vrhu i dnu prednje ploče
Napomena Kabelske veze do terminalnih ploča izrađene su na J3 i J4 konektorima na
donji dio VME stalak. Ovo su konektori za zatvaranje za učvršćivanje
Kablovi. Pokrenite VME stalak i provjerite dijagnostička svjetla na vrhu prednje strane
Panel. Za detalje pogledajte odjeljak o dijagnostici u ovom dokumentu.
Rad:
VRTD isporučuje 10 MA DC multipleksirano (ne kontinuirano) pobudu struje na svaki RTD putem terminalne ploče. Rezultirajući signal se vraća u VRTD. VCO tip A / D pretvarač koristi napon za pretvarače frekvencije i brojača uzorkovanja. Uzorke pretvarača svaki signal i pobudu struje četiri puta u sekundi za normalno skeniranje normalnog načina i 25 puta u sekundi za brzi režim skeniranje, koristeći interval vremena uzorka vezanim za frekvenciju elektroenergetskog sustava. Softver u procesoru digitalnog signala vrši linearnost za izbor 15 vrsta RTD-a.
RTD Otvoreni i kratki krugovi otkrivaju se izvan dometnih vrijednosti. RTD koji je utvrđen izvan granica hardvera uklanja se iz skeniranih ulaga kako bi se spriječilo negativne efekte na ostale ulazne kanale. Popravljeni kanali se automatski vraćaju u 20 sekundi ili se mogu ručno vratiti.
U trostrukoj modularnom redundantu (TMR) konfiguraciji TRTDH1b pruža suvišne RTD ulaze navijajući ulaze na tri VRTD ploče u regalu R, S i T. Svi RTD signali imaju visoku frekvencijsku razdvajanje na zemlju pri unosu signala. RTD multipleksiranje koordiniraju suvišni pejsmejkeri tako da gubitak jednog kabla ili vrta ne uzrokuje gubitak bilo koje RTD signale u kontrolnoj bazi podataka. VRTD ploče u R, S i T čitaju RTDDS istovremeno. RTDDS čitaju svaki VRTD razlikuju se po dva RTD-a, takva da kada R Reads RTD3, S čita RTD5, a t Reads RTD7, i tako dalje. To osigurava da isti RTD ne uzbuđuju dvije VRTDS istovremeno i stoga stvaraju loše očitanja.
Vrste i rasponi RTD-a:
RTD ulazi su podržani preko punog raspona unosa od 0. 3532 do 4,054 V. Sljedeća tablica prikazuje vrste RTD korištenih i raspona temperature.
|
RTD tip
|
Ime / standard
|
Stepen diplome
|
Stepen diplome f
|
|
10 ω bakar
|
Minco _ CA GE 10 ω bakar
|
-51 do 260
|
-60 do 500
|
|
100 ω Platinum
|
Sama 100
|
51 do 593
|
-60 do 1100
|
|
100 ω Platinum
|
DIN 43760
IEC -751
Minco _ PD
Minco _ PE
Pt 100_ din
|
-51 do 700
|
-60 do 1292
|
|
100 ω Platinum
|
Minco _ PA
IPTS -68
Pt 100_ Čista
|
-51 do 700
|
-60 do 1292
|
|
100 ω Platinum
|
Minco _ Pb
Rosemount 104
Pt 100_ Usind
|
-51 do 700
|
-60 do 1292
|
|
120 ω nikl
|
Minco _ na
N 120
|
-51 do 249
|
-60 do 480
|
|
200 ω Platinum
|
PT 200
|
-51 do 204
|
60 do 400
|
