Uvod u proizvod

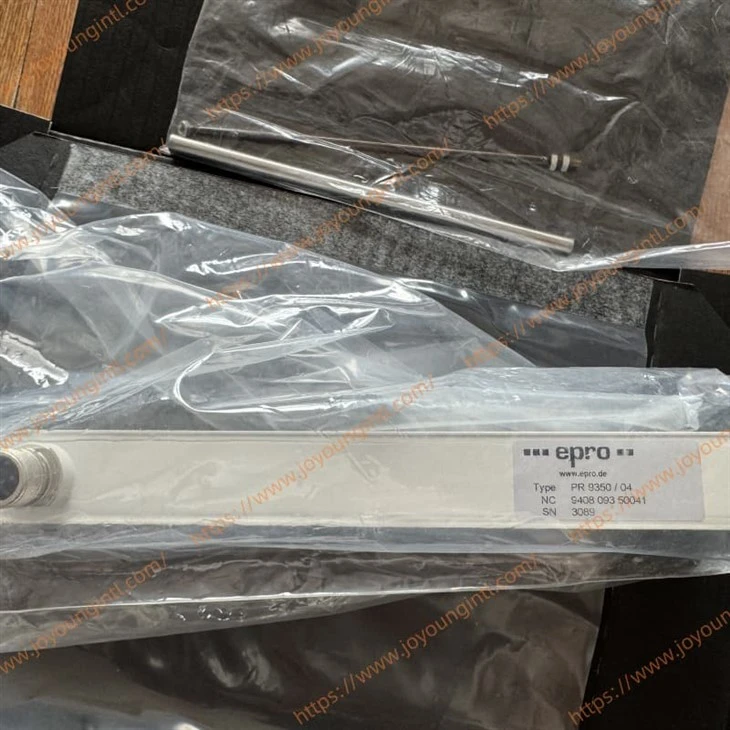

PR9350/04 je induktivni linearni varijabilni diferencijalni transformator (LVDT) senzor njemačkog brenda EPRO. Pripada seriji PR9350 i dizajniran je za praćenje parametara{4}}pomaka kritičnih turbomašina.
Tehničke specifikacije
|
Manufacture |
EPRO & EMERSON |
|
Model |
PR9350/04 |
|
Broj dijela |
PR9350/04 |
|
Opis |
Pretvarač linearnog pomaka |
|
Porijeklo |
Njemačka |
|
Dimenzija |
24*17*6 cm |
|
Težina |
0,55 kg |
Detalji o proizvodu
Induktivni pretvarači PR9350/04 ili set K20-315 služe za mjerenje statičkih i dinamičkih pomaka, a u vezi sa mjernim mostom noseće frekvencije, fizičkih veličina (zatezne i tlačne sile, pritisak plinova i tekućina, debljina materijala, poprečni momenti) koje se mogu na bilo koji način pretvoriti u linijsko kretanje pomoću relevantnog pribora.
Posebne karakteristike ovih pretvarača su visoka rezolucija u cijelom mjernom opsegu, mala histereza, kompaktna konstrukcija i mala masa klipa za praćenje (magnetskog klipa). Stoga se kontrolne sile na mjernoj meti mogu zanemariti.
Temperaturni pomak je izuzetno mali jer je kompenzacijski kalem namotan direktno preko mjernog svitka.
Instalacija ovih pretvarača je zamislivo laka. Pretvornik dozvoljava dinamička mjerenja do 1250 Hz.
Diferencijalni kalem serije PR9350/04 sastoji se od oblika zavojnice sa dva namotaja i igle za praćenje sa feromagnetnim jezgrom unutar zavojnice. Ako je igla za praćenje postavljena tačno u sredinu zavojnice, impedancija oba namotaja je identična. Impedancija namotaja će se povećati s jedne strane, a smanjiti s druge strane – ako se igla za praćenje sa feromagnetnim jezgrom pomakne iz srednjeg položaja na jedan kraj pretvarača.
Dopunjavanjem namotaja otpornicima Wheatstoneovog mosta i napajanjem ovog mosta nosećom frekvencijom, mjerni izlaz mosta očitava napon koji je proporcionalan pomaku tracing pina. Igla za praćenje je slobodno pokretna i ima šipku s navojem (M3) za mehaničko prilagođavanje mjernom cilju. Na vrhu kućišta nalazi se 3-polna Cannon utičnica za električni priključak. Induktivni pretvarači tipa PR9350 ili set K20-315 poželjno se koriste sa A6500-LC LVDT pretvaračem i A6500-UM univerzalnom mjernom karticom.
PR9350/04 je dostupan sa nekoliko mernih opsega od ±12 mm do ±150 mm. Komplet K20-315 sastoji se od senzora PR9350/04 montiranog u kućište sa priključnim kablom.
. 3-Konektor za pol
B. Oznaka tipa
C. Stanovanje
D. Igla za praćenje
A. Harting konektor
B. Priključni kabel sa metalnom zaštitnom cijevi i konektorima
C. Kućište sa integrisanim PR9350
D. 3-polni konektor
Inspekcija ulazne robe:
Provjerite sadržaj pošiljke kako biste bili sigurni da je kompletan; vidljivo pregledajte robu kako biste utvrdili da li je uređaj možda oštećen tokom transporta.
Ako je sadržaj nekompletan ili ako se uoče neki nedostaci, reklamacija se mora odmah podnijeti prijevozniku. Štaviše, odgovorna prodajna organizacija Emerson mora biti obaviještena kako bi se omogućila zamjena uređaja. U ovom slučaju, ne-oznaka koja se ne može odvojiti, ime korisnika i uočeni kvar moraju biti pričvršćeni na uređaj.
Radove s otvorenim uređajem smije izvoditi samo stručnjak koji je upoznat sa povezanim opasnostima.
