Uvod proizvoda

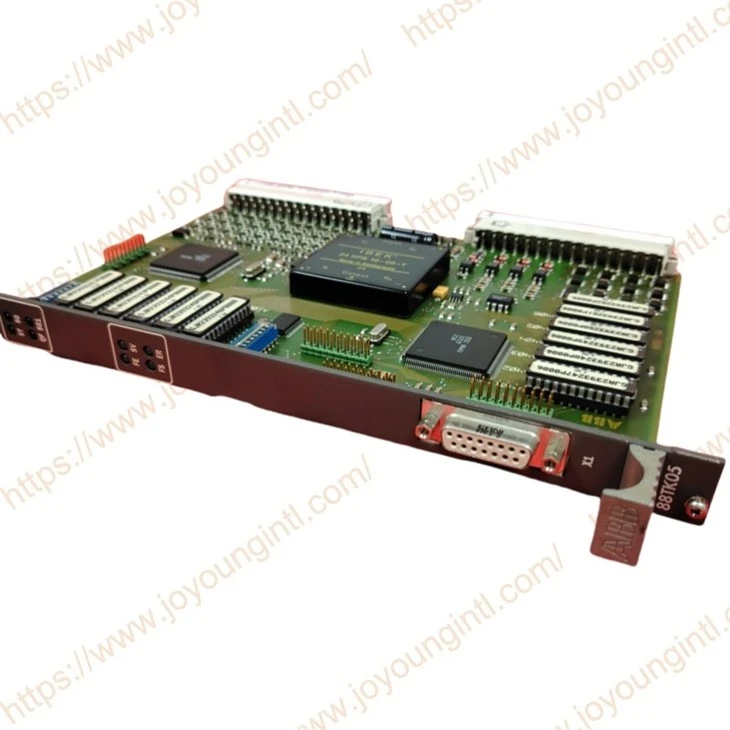

88TK05C-e GJR2393200R1210 koristi se u stanici koje pripadaju procontrol sistemu . modul za spajanje sabirnice 88ft05, koristi se za spajanje procontrol stanice u daljinski autobus, modul kontrolira sve operacije koje su potrebne za razmjenu podataka unutar stanice proctortrol-a .
Tehničke specifikacije
|
Proizvodnja |
ABB |
|
Model |
88TK05C-E |

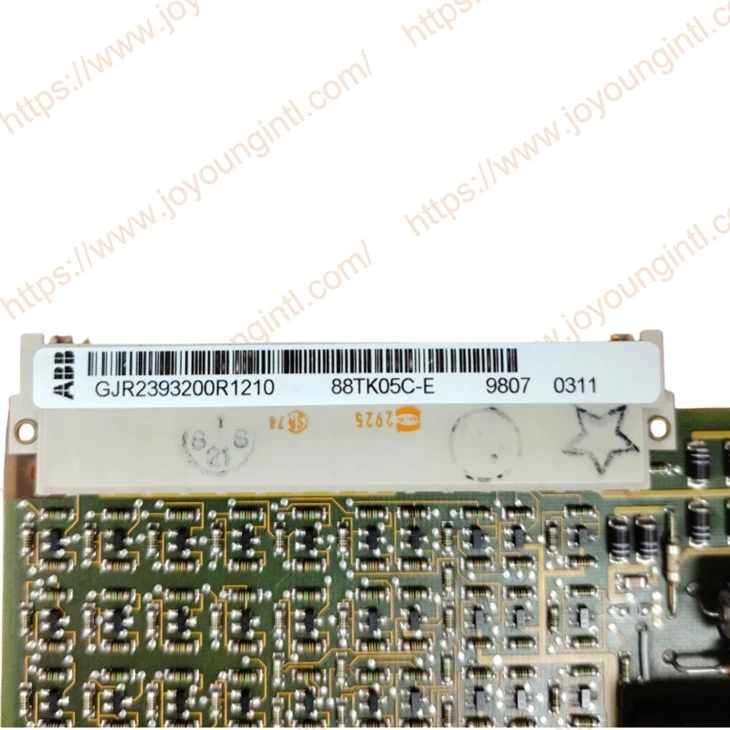

| Broj dijela | GJR2393200R1210 |
|
Opis |
Modul za spajanje autobusa |
|
Porijeklo |
Švicarska / Njemačka |
|
Dimenzija |
15 * 15 * 5cm |
|
Težina |
0,25kg |
Detalji o proizvodu
Značajke:
88TK05C-E opremljen je sa
-One standardne sučelje (SS) sa autobusom stanica
-One RS485 sučelje sa modulom za spajanje na udaljenom autobusu 88Fto5
-One sučelje podataka modula s modulom za spajanje na daljinski autobus 88FT05
-One potencijalno izolirano sučelje za praćenje i jedno-kanalno-kanalno-autobusno spajanje-jedan ulaz za upravljanje izlaznim fazama odašiljača u modulu spojnog autobusa 88ft 05.
Modul koristi adrese modula 60 ili 61 (ovisno o tome da li je namijenjen jednokanalnom ili dvostupanjskom režimu) kao i modul adresu 62 (CF . poglavlje na "Postavljanje adresa") ")
Modul se može priključiti u bilo koji utor ormara Procontrol . u standardnim ormarima, međutim, osigurani su rezervirani slotovi .
Telegram greške između 88TK05 i starijih procontrol modula smještenih u istoj stanici osiguran je samo ako su ovi moduli proizvedeni nakon 1987. (serijski br.. 9 xx8 i viši) .
Za slanje podataka o podacima dostupne su dva glavna načina koja kontrolira komunikacijski regulator:
-Cyclic mod
--Event mod .
U cikličkom režimu, anketa komunikacijskog kontrolera odljeva jedan za jedan po jedan . ovaj poziv za slanje podataka o podacima iSevaluirano od 88TK05 i prosljeđuje se na stanicu .
U režimu događaja, 88TK05 signalizira prisustvo događaja u stanici aktiviranjem buke ". tada, komunikacijski regulator identificira stanicu za traženje i generira događaj koji se procjenjuje na 88TK05 i prosljeđuje se na stanicu .
88TK05 šalje cikličke ili događaje telegrame koje pružaju moduli stanica nakon biranja . prijenos je putem 88FT05 do udaljenog autobusa .
Svi telegrami su provjereni za formalnu ispravnost i tačnost . Ocijenite sadržaj . ako se otkrije greška, telegram se zadržava, a 88TK05 šalje dijagnozu Telegram umjesto toga .
Do sledećeg poziva, 88TK05 Buffers modula poslan iz stanice za ponovljeni prijenos, u slučaju da komunikacijski regulator prima pogrešan telegram ili ako se poslan telegram ne dođe .
Komunikacija sa stanicama
Komunikacija podataka sa stanicom slijedi definirani protokol .
Col, koji kontrolira 88TK 05.
Svi moduli stanica Procontrol slijede ovaj protokol; Nijedan modul stanice ne može aktivno sudjelovati u prijenosu podataka bez dozvole .
Kontrola protokola uglavnom uključuje sljedeće funkcije:
-Identificiranje tih modula koji zatraže dozvolu za slanje . slanje podataka podataka u stanicu autobus,
--Grafiranje dozvole za slanje za jedan modul stanice u vrijeme za slanje podataka o podacima u autobus stanice,
- obračun ili onemogućavanje poslanog ili primljenog telefonskog telegrama nakon što je provjereno za pravilan sadržaj i formalnu tačnost,
-Kontroliranje cikličkog načina unutar stanice:
U cikličkom režimu, svi moduli koji pripadaju jednoj stanici su odobreni, dozvolu za slanje cikličkog tura sa najvišim adresom modula . Dozvola za slanje učinkovit je dok svi podaci nisu poslani .
