INNIS01 Podređeni modul mrežnog interfejsa (NIS) ABB Bailey

ABB INNIS01 podređeni modul mrežnog sučelja može se koristiti u različitim industrijskim okruženjima jer podržava više protokola kao što su Modbus RTU, Modbus TCP, Ethernet/IP i PROFINET. Otporan je na teške uslove okoline i vrlo brzo se ugrađuje u stare i nove sisteme. Automatske proizvodne linije, upravljanje energijom i pametne zgrade su oblasti u kojima INNIS01 eliminiše zastoje i poboljšava efikasnost sistema.

Naglasite granice sistema radije nego funkcionalno slaganje
Fokus dizajna INNIS01 leži u jasnom definisanju hijerarhije sistema, obezbeđivanju jasne granice između sloja signala polja i sloja kontrolne mreže, i minimiziranja međusobnog uticaja između različitih slojeva sistema.
Komunikacijsko ponašanje je dosljedno, olakšava inženjersko upravljanje.
Tokom rada modula, održava se fiksni režim interakcije podataka, sa stabilnim ritmom komunikacije i metodama obrade podataka, što pomaže inženjerskom osoblju da ujednačeno upravlja tokom faza konfiguracije, otklanjanja grešaka i održavanja.
Arhitektura sistema pogodna za-primenu velikih razmera
U sistemu sa više-čvorova, način rada INNIS01 se ne mijenja značajno s povećanjem broja čvorova, što ga čini pogodnim za upotrebu u inženjerskim projektima sa velikim brojem I/O tačaka.
Dizajn je orijentiran na dugoročne-zahtjeve za rad.
Logika rada modula je relativno jednostavna, sa ograničenim promjenama stanja, i više se fokusira na dosljedne performanse sistema tokom dugotrajnog-trajnog rada, a ne na kratkoročne-indikatore učinka.

INNIS01 se obično koristi u industrijskim kontrolnim sistemima gdje veliki broj-signala na licu mjesta treba centralno povezati na kontrolnu mrežu. Posebno je pogodan za projekte koji imaju specifične zahtjeve za jasnoću strukture sistema i upravljivost komunikacije.
U procesnim industrijama, kontinuiranim proizvodnim pogonima ili tradicionalnim DCS sistemima, INNIS01 se često koristi kao osnovna jedinica interfejsa između signala polja i kontrolne mreže, obezbeđujući stabilan i predvidljiv kanal za unos podataka za kontrolni sistem.
U scenarijima proširenja ili renoviranja sistema, INNIS01 je također pogodan za dopunu ili rekonstrukciju sloja za pristup signalu na licu mjesta. Pomaže inženjerima da završe podešavanje skale sistema bez značajnog mijenjanja kontrolne logike.

Proces konfiguracije:
Priključak za napajanje: Povežite 24V DC napajanje na INNIS01 modul.
Mrežne postavke: Mrežni parametri se mogu postaviti putem web sučelja ili namjenskog alata za konfiguraciju kako bi se osigurala stabilna veza s drugim uređajima.
Testiranje i kalibracija opreme: Nakon što je konfiguracija završena, izvršite testove opreme kako biste bili sigurni da je komunikacija između svih uređaja normalna i da moduli mogu stabilno raditi.

Sučelje kontrolne jedinice procesa se sastoji od INNIS01 mrežnog sučelja Slave modula (NIS) i INNPM11 mrežnog procesorskog modula (NPM). Preko ovog interfejsa, jedinica za upravljanje procesom ima pristup INFI-NET-u. Istovremeno, e NPM modul komunicira sa kontrolnim modulima preko Controlway-a.

Sučelje kontrolne jedinice procesa može podržati hardversku redundantnost (pogledajte sliku 1-1). U redundantnoj konfiguraciji postoje dva NIS modula i dva NPM modula. Jedan par modula je primarni. Ako primarni moduli pokvare, rezervni moduli su zajednički. Mogućnost redundantne komunikacije na autoputu je standardna karakteristika.

NIS modul je I/O modul koji radi u sprezi sa NPM modulom. Ovo omogućava čvoru da komunicira sa bilo kojim drugim čvorom u INFI-NET petlji.

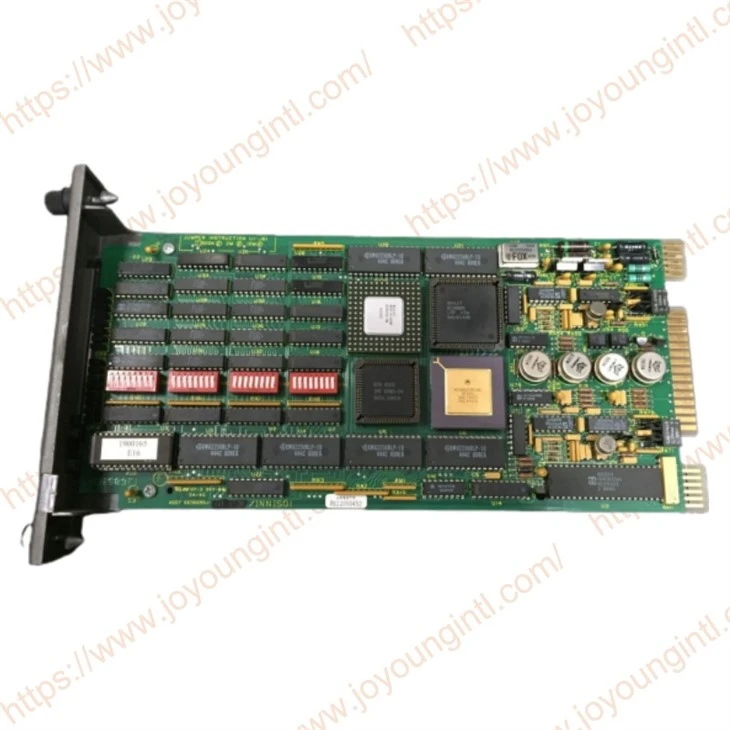

NIS modul je jedna štampana ploča koja zauzima jedan slot u jedinici za montiranje modula. Ploča sadrži komunikacijsko kolo bazirano na mikroprocesoru- koje mu omogućava da se poveže sa NPM modulom.

Dva zavrtnja za zaključavanje na prednjoj ploči pričvršćuju NIS modul za jedinicu za montažu modula. Na prednjoj ploči nalazi se 16 LED dioda koje prikazuju kodove grešaka i broj događaja/grešaka.

NIS modul ima tri ivična konektora kartice za eksterne signale i napajanje (P1, P2 i P3). Konektor P1 povezuje se na izvor napajanja modula. Konektor P2 povezuje NIS modul sa I/O sabirnicom za proširenje radi komunikacije sa NPM modulom. Serijska komunikacija sa drugim čvorovima je preko konektora P3 pomoću kabla spojenog na terminalnu jedinicu ili terminalni modul. Komunikacija između čvorova je preko koaksijalnih ili twinax kablova koji povezuju završne jedinice ili module na svakom čvoru.e
