SR{{0}BSE000863R1 3BSE000863R0001

Regulator SR511 3BSE000863R1 je prekidač-mod pretvarača snage koji transformiše 24 V dc u stabilizovane napone 5 V i 2,1 V dc. Svi ovi naponi imaju zajednički negativni terminal.

SR511 3BSE000863R1 je dizajniran kao plug-in uređaj-i pozicioniran je u podkonstrukciji kontrolera za povezivanje sa magistralom stražnje ploče. Koristite regulator u opremi gdje su izlazni terminali regulatora povezani paralelno s drugim regulatorima iste porodice. Dakle, n regulatora može dijeliti opterećenje, dajući proizvoljan kapacitet snage, a gdje se dodavanjem dodatnog regulatora u stog dobija (n+l) -redundantni sistem napajanja. U Advant Controller-u 450, koristite dva SR5ll-a da postignete redundantnost.

Dvije mreže napajanja od 24 V sa zajedničkim negativnim terminalom mogu se spojiti na SR5ll preko strujne magistrale podkorak.
Izlaz od 5 V ima nominalno opterećenje od 35 A, bez struje koju isporučuje izlaz od 2,1 V.

SR511 uključuje nadzorno logičko kolo koje signalizira normalan status zatvaranjem poluvodičkog prekidača, čime se izlazni terminal signala povezuje na masu preko otpornika od 100 oma. Neispravna ili nedostaje jedinica ostavlja signalni terminal otvorenim.

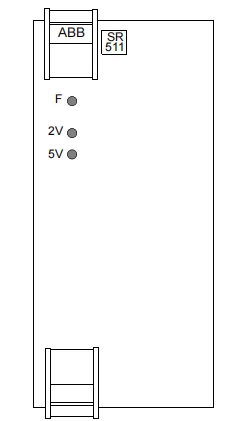

Indikatori:
LED F (Fail, crveno) svijetli za podnapon ili prenapon

LED 5 V (zeleno) svijetli za normalan napon ili prenapon, ali ne i za podnapon

LED 2 V (zeleno) svijetli za normalan napon ili prenapon, ali ne i za podnapon

Ulaz 24 V dc

Dvostruki 24 V dc ulazi

Nazivna ulazna snaga 310 W pri punom opterećenju: 5 V, 2,1 V

Maksimalna ulazna snaga 350 W pri ograničenju struje 46 A

Efikasnost 70% tip.

Nazivni ulazni napon 24 V dc

Varijacija napona +8 V

Vanjski osigurač 30 AF max za svaki priključak od 24 V

Izlaz 5 V dc

Nazivni izlazni napon 5,15 V (podesivo) pri opterećenju od 25 A

Varijacija napona 5,3 V max., 5,0 V mi. na 0 A i 40 A, respektivno

Napon talasanja 10 mV tip.att 40 A opterećenje

Opseg opterećenja 1 A -3A isključivo opterećenje

Ograničenje struje 43 A +3 A (uključujući 2V),Uin{3}} V

Elektronska zaštita od prenapona 6,3 V
7 V tip. (6,5 V min.) zener stezaljka

Izlaz 2 v dc
Nazivni izlazni napon 2,1 V pri opterećenju od 1,5 A

Varijacija napona 2,2 V max.. 2.0 V min. na 0 A i 6 A, respektivno

Napon talasa<10 mV typ.at <8 A load

Nazivna struja opterećenja 1,3 A u prosjeku

Ograničenje struje 8 A min. (9,5 A tip.)

Temperaturna zaštita linearno smanjuje izlaznu struju pri previsokoj temperaturi.
